Aydınlatmanın bileşenleri nelerdir?

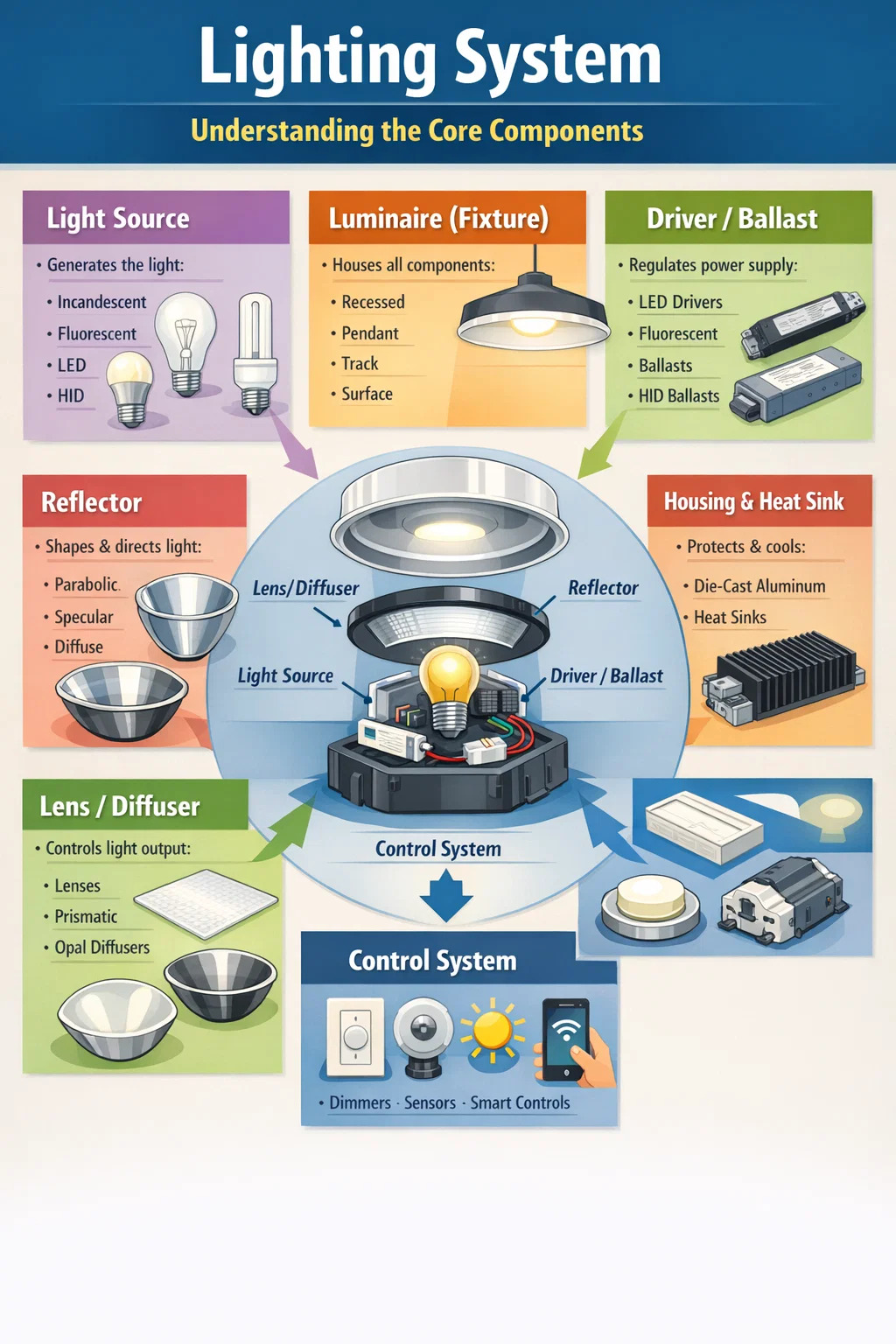

Aydınlatma sadece aydınlatmayla ilgili değildir; farklı, birbirine bağlı bileşenlerden oluşan, dikkatle tasarlanmış bir sistemdir. Aydınlatmanın temel bileşenleri arasında ışık kaynağı, armatür (armatür), balast veya sürücü, reflektör, lens veya difüzör, muhafaza ve kontrol sistemi yer alır. Her parça ışığın nasıl üretildiğini, şekillendirildiğini, dağıtıldığını ve yönetildiğini belirlemede özel bir rol oynar. İster bir ev aydınlatma planı tasarlıyor olun, ister ticari bir alan kuruyor olun, ister mevcut bir tesisatın sorunlarını gideriyor olun, bu parçaları anlamak size kesin bir avantaj sağlar.

Işık Kaynağı: Her Şeyin Başladığı Yer

Işık kaynağı aslında ışığı üreten bileşendir. Herhangi bir aydınlatma sisteminin en tanınabilir parçasıdır ve arkasındaki teknoloji son birkaç on yılda çarpıcı biçimde değişti.

Akkor Ampuller

Geleneksel akkor lamba, elektrik akımını bir tungsten filamandan parlayana kadar geçirerek çalışır. Bu ampullerin renksel geriverim indeksi (CRI) 100'dür; bu, akkor ışık altındaki renklerin tam olarak doğal güneş ışığında olduğu gibi göründüğü anlamına gelir. Ancak, Akkor ampuller enerjinin yalnızca %10'unu görünür ışığa dönüştürür kalan %90'ı ısı olarak kaybedilir. Daha verimli teknolojiler uğruna bunlar büyük ölçüde aşamalı olarak kaldırılıyor.

Floresan Lambalar

Floresan lambalar, ultraviyole ışık üreten ve daha sonra görünür ışık yaymak üzere bir fosfor kaplamayı etkinleştiren heyecan verici cıva buharıyla çalışır. Akkor lambalardan çok daha verimlidirler; 32W T8 floresan tüp, 75W akkor ampulle yaklaşık olarak aynı ışık çıkışını üretir. Yaygın uygulamalar ofisleri, okulları ve ticari alanları içerir. Kompakt floresan lambalar (CFL'ler) bu teknolojiyi konut ortamlarına taşıdı.

LED (Işık Yayan Diyot) Kaynakları

LED teknolojisi artık neredeyse tüm uygulamalarda baskın ışık kaynağıdır. LED'ler watt başına 200 lümeni aşan ışık verimliliğine ulaşabilir Akkor ampuller için yaklaşık 15 lm/W ile karşılaştırıldığında. 25.000 ila 100.000 saat çalışma ömrüne sahiptirler, cıva içermezler ve sıcak 2700K'dan gün ışığı 6500K'ya kadar geniş bir renk sıcaklığı aralığında mevcutturlar. 60W akkor lambanın yerini alan standart bir LED ampul genellikle yalnızca 8-10 watt tüketir.

Yüksek Yoğunluklu Deşarj (HID) Kaynakları

HID lambalar arasında metal halojenür, yüksek basınçlı sodyum (HPS) ve cıva buharlı lambalar bulunur. Bunlar öncelikle geniş alanlarda yüksek ışık çıkışının gerekli olduğu dış mekan ve endüstriyel ortamlarda kullanılır. Örneğin 400W'lık bir metal halojenür lamba yaklaşık 36.000 lümen üretebilir. HID kaynakları tam parlaklığa ulaşmadan önce birkaç dakikalık bir ısınma süresi gerektirir.

Armatür: Tümünü Barındırıyor Aydınlatma Parçaları Birlikte

Genellikle aydınlatma armatürü olarak adlandırılan armatür, ışık kaynağını tüm ilgili bileşenlerle birlikte barındıran ve destekleyen komple ünitedir. Armatür tasarımı, aydınlatma tesisatının hem estetik hem de işlevsel performansını doğrudan etkiler.

Armatürler montaj türüne, ışık dağılım düzenine ve amaçlanan ortama göre sınıflandırılır. Yaygın montaj türleri şunları içerir:

• Gömme armatürler — düz, düşük profilli bir görünüm için tavanlara veya duvarlara monte edilir
• Yüzeye monte armatürler — girintisiz olarak doğrudan bir yüzeye tutturulur
• Sarkıt armatürler - bir ip, çubuk veya zincir aracılığıyla tavana asılır
• Ray aydınlatma armatürleri - yeniden konumlandırmaya olanak tanıyan elektrikli bir ray üzerine monte edilmiştir
• Direğe monteli veya üstten montajlı armatürler — alan aydınlatması için dış mekanlarda kullanılır

Armatür gövdesi aynı zamanda lamba ve elektrikli bileşenler için mekanik koruma sağlar ve dış mekan veya endüstriyel ortamlarda IP (Giriş Koruması) değerleri, armatürün toza ve neme ne kadar dayanıklı olduğunu belirler. Örneğin, IP65 dereceli bir armatür tamamen toz geçirmezdir ve su jetlerine karşı korunur, bu da onu dış mekan uygulamaları için uygun kılar.

Balastlar ve Sürücüler: Güç Yönetimi Bileşenleri

Tüm ışık kaynakları doğrudan standart bir elektrik kaynağına bağlanamaz. Birçoğu, lambaya akan elektrik akımını düzenleyen bir cihaza ihtiyaç duyar. Bu cihazlar balast (floresan ve HID lambalar için) ve sürücüdür (LED'ler için).

Floresan ve HID Lambalar için Balastlar

Bir balast, floresan ve HID devrelerindeki akımı sınırlar ve düzenler. O olmasaydı bu lambalar arızalanana kadar artan akım çekerdi. Manyetik balastlar onlarca yıldır standarttı ancak elektronik balastlar, daha yüksek verimlilikleri, azaltılmış titreşimleri ve sessiz çalışmaları nedeniyle büyük ölçüde onların yerini aldı. T8 floresan lambalara yönelik elektronik balastlar genellikle 20.000 Hz veya daha yüksek frekanslarda çalışır ve manyetik türlerle ilişkili 100/120 Hz titreşimi tamamen ortadan kaldırır.

LED Sürücüler

Bir LED sürücüsü, AC şebeke voltajını LED'lerin ihtiyaç duyduğu DC voltajına ve akıma dönüştürür. LED'ler akım dalgalanmalarına karşı oldukça hassastır — küçük bir aşırı akım bile ömrünü önemli ölçüde azaltabilir veya anında arızaya neden olabilir. Sabit akım sürücüleri, voltaj değişikliklerinden bağımsız olarak sabit bir akım (tipik olarak 350mA, 700mA veya 1050mA) sağlayan en yaygın türdür. Sabit voltajlı sürücüler sabit bir voltaj sağlar (genellikle 12V veya 24V DC) ve LED şerit aydınlatma gibi uygulamalarda kullanılır. Kısılabilir sürücüler, birçok modern kurulum için kritik bir özellik olan karartma kontrol sistemleriyle entegrasyona olanak tanır.

Reflektörler: Işık Çıkışını Yönlendirmek ve Şekillendirmek

Bir ışık kaynağı tek başına her yöne ışık yayar. Reflektörler ışığı hedef alana yönlendirip yoğunlaştırarak yararlı ışık çıkışını önemli ölçüde artırır ve verimliliği artırır. Bir reflektörün geometrisi ve yüzey kalitesi, ışığın dağılım şeklini belirler.

Yaygın reflektör şekilleri şunları içerir:

• Parabolik reflektörler — spot ışıkları ve projektörler için ideal olan dar, paralel bir ışık huzmesi üretir
• Eliptik reflektörler - tiyatro ve gösteri aydınlatmasında kullanılan ışığı bir odak noktasında yoğunlaştırmak
• Speküler (ayna kaplamalı) reflektörler — yüksek verimli ancak parlama potansiyeli olan keskin, tanımlanmış ışınlar üretir
• Mat veya dağınık reflektörler — ışığı daha geniş bir alana dağıtarak sert gölgeleri azaltın

Reflektör malzemeleri arasında cilalı alüminyum (%85-95 yansıtma), gümüş kaplı alüminyum (%98'e kadar yansıtma) ve beyaz boyalı yüzeyler (%70-85 yansıtma) bulunur. Malzeme seçimi yansıyan ışığın hem miktarını hem de kalitesini etkiler.

Lensler ve Difüzörler: Işık Kalitesini ve Dağıtımını Kontrol Etme

Lensler ve difüzörler, ışığın armatürden çıkış şeklini değiştirmek için ışık kaynağının önüne yerleştirilen optik bileşenlerdir. Hem pratik hem de estetik amaçlara hizmet ederler.

Lensler

Lensler, yönünü ve ışın açısını değiştirmek için ışığı kırar. Tiyatro ve film aydınlatmasında yaygın olarak bulunan Fresnel lensler, hafif ve ince kalırken yumuşak kenarlı bir ışın üretmek için eşmerkezli halkalar kullanır. Genellikle ofis aydınlatmalarında ve endüstriyel aydınlatma armatürlerinde kullanılan prizmatik lensler, ışığı aşağıya doğru daha geniş bir dağılıma yönlendirerek çalışma alanı genelinde eşitliği artırır. LED modülleri için ışın şekillendirici lensler, 10° kadar dardan 120° kadar genişliğe kadar ışın açılarının hassas şekilde kontrol edilmesini sağlar.

Difüzörler

Difüzörler parlamayı azaltmak ve daha yumuşak, daha eşit bir aydınlatma oluşturmak için ışığı dağıtır. Opal (süt beyazı) difüzörler en yaygın olanlardandır ve tekdüze, parlamayan bir görünüm sağlar. Prizmatik difüzörler, opal tiplere göre daha fazla ışık iletimi sunarken, ışık kaynağının doğrudan görüşünü de azaltır. Mikro prizmatik difüzörler, ışığın %92'sine kadar iletirken lambayı etkili bir şekilde görüş alanından gizleyen geliştirilmiş bir versiyondur. LED panel ışıklarında difüzörler, tek tek LED noktalarını maskelemek ve pürüzsüz, düzgün bir yüzey oluşturmak için kritik öneme sahiptir.

Konut ve Isı Yönetim Sistemi

Bir aydınlatma armatürünün muhafazası, dahili bileşenleri fiziksel hasarlardan ve çevresel faktörlerden korur. Ancak özellikle LED aydınlatmada muhafaza aynı zamanda kritik bir termal yönetim işlevi de görüyor. Isı, LED performansının ve uzun ömürlülüğünün başlıca düşmanıdır.

LED bağlantı sıcaklığı (yarı iletkenin kendisindeki sıcaklık) lümen çıkışını ve ömrünü doğrudan etkiler. Nominal maksimum değerin üzerindeki bağlantı sıcaklığındaki her 10°C'lik artış, LED'in ömrü yaklaşık %50 oranında azalabilir. Etkili termal yönetim stratejileri şunları içerir:

• Isı emiciler — ısıyı LED'den uzaklaştıran alüminyum kanatlar veya plakalar
• Termal arayüz malzemeleri (TIM'ler) — LED ile ısı emici arasına yerleştirilen termal olarak iletken macunlar veya pedler
• Metal çekirdekli PCB'ler (MCPCB'ler) — ısıyı hızla yayan, alüminyum veya bakır taban katmanına sahip devre kartları
• Aktif soğutma fanları — Pasif soğutmanın yetersiz olduğu çok yüksek güçlü uygulamalarda kullanılır

Muhafaza malzemesi de önemlidir. Döküm alüminyum, mükemmel termal iletkenliği (alaşıma bağlı olarak yaklaşık 96–230 W/m·K), dayanıklılığı ve nispeten düşük ağırlığı nedeniyle yaygın olarak kullanılır. Polikarbonat ve diğer plastikler, termal talebin minimum olduğu düşük güçlü uygulamalarda kullanılır.

Aydınlatma Kontrol Sistemleri: Işığın Ne Zaman ve Nasıl Çalışacağını Yönetmek

Kontrol sistemleri modern aydınlatmanın giderek daha önemli bir bileşenidir. Işıkların ne zaman açılıp kapanacağını, hangi yoğunlukta çalışacaklarını ve çevre koşullarına veya kullanıcı girdilerine nasıl tepki vereceklerini yönetirler. Etkili aydınlatma kontrolü enerji tüketimini azaltabilir. %30 ila %60 Kontrolsüz sistemlerle karşılaştırıldığında.

Dimmerler

Dimmerler, çıkışını düşürmek için lambaya sağlanan voltajı veya akımı azaltır. LED sistemleri için faz kesmeli dimmerler (TRIAC dimmerler) ve 0–10V analog dimmerler en yaygın türlerdir. Uyumsuz kombinasyonlar titremeye, sınırlı karartma aralığına veya lamba arızasına neden olduğundan, dimmer tipini LED sürücü spesifikasyonlarıyla eşleştirmek önemlidir. Kaliteli bir LED karartma sistemi, görünür titreme veya gürültü olmadan %100'den en az %1'e kadar sorunsuz bir şekilde kısma kapasitesine sahip olmalıdır.

Doluluk ve Hareket Sensörleri

Doluluk sensörleri, varlık algılandığında ışıkları otomatik olarak açar ve belirli bir süre işlem yapılmadığında kapanır. Pasif kızılötesi (PIR) sensörler, hareket eden sıcak cisimlerden gelen kızılötesi radyasyondaki değişiklikleri tespit eder. Ultrasonik sensörler, ses dalgası yansıması yoluyla hareketi algılayarak engellerin bulunduğu alanlarda etkili olmalarını sağlar. Çift teknolojili sensörler daha fazla doğruluk için her iki yöntemi birleştirir. Ticari ofislerde doluluk sensörleri tek başına genellikle aydınlatma enerjisi kullanımını %25-50 oranında azaltır.

Günışığı Hasat Sistemleri

Bu sistemler, ortamın gün ışığı seviyelerini ölçmek ve doğal ışık yeterli olduğunda elektrik ışıklarını otomatik olarak kısmak veya kapatmak için fotosensörler kullanır. Ticari bir binanın güneye bakan çevre bölgesinde gün ışığından yararlanmak, gündüz saatlerinde aydınlatma enerjisi tüketimini %40-70 oranında azaltabilir.

Akıllı ve Ağ Bağlantılı Aydınlatma Kontrolleri

Modern akıllı aydınlatma sistemleri, bireysel armatürlerin veya grupların uzaktan programlanmasına, izlenmesine ve ayarlanmasına olanak tanır. DALI (Dijital Adreslenebilir Aydınlatma Arayüzü), DMX512 (eğlence aydınlatmasında kullanılır), Zigbee ve Bluetooth Mesh gibi protokoller, gelişmiş sahne yönetimine ve enerji raporlamasına olanak tanır. Büyük ticari kurulumlarda bu sistemler, kullanım kalıpları hakkında ayrıntılı veriler sağlayarak sürekli optimizasyona olanak tanır.

Kablolama ve Elektrik Bileşenleri

Her aydınlatma kurulumunun arkasında kablolama, bağlantı kutuları, devre kesiciler ve transformatörlerden oluşan bir elektrik altyapısı bulunur. Bunlar her zaman görünür olmayabilir ancak özellikleri güvenliği ve performansı doğrudan etkiler.

Düşük voltajlı LED sistemleri, özellikle 12V veya 24V DC'de çalışanlar, şebeke voltajını düşürmek için uygun transformatöre veya güç kaynağına ihtiyaç duyar. Aşırı voltaj düşüşü olmadan mevcut yükün üstesinden gelmek için kablo ölçüsü doğru şekilde belirtilmelidir. Örneğin, 10 metrede 50 watt'lık yük çalıştıran 24V LED sisteminde, küçük boyutlu kablo (örneğin, 0,5mm²) kullanılması 2V'tan fazla voltaj düşüşüne neden olabilir, LED parlaklığını gözle görülür şekilde azaltabilir ve potansiyel olarak renk tutarsızlığına neden olabilir.

Sigortalar veya devre kesiciler şeklindeki devre koruması, aşırı yük veya kısa devrelerden kaynaklanan hasarları önler. Elektrik çarpmasını önlemek için ıslak veya nemli yerlerde toprak hatası devre kesicileri (GFCI'ler) gereklidir.

Temel Aydınlatma Parçalarının Karşılaştırılması: Referans Genel Bakış

Renk Sıcaklığı ve Renksel Geriverim: Işık Kalitesini Tanımlayan Performans Metrikleri

Aynı anlamda fiziksel bileşenler olmasa da, renk sıcaklığı ve renksel geriverim indeksi (CRI), belirli bir aydınlatma sistemi altında bir mekanın nasıl görüneceğini ve hissedileceğini belirleyen, ışık kaynağına bağlı temel özelliklerdir.

Renk Sıcaklığı (ŞNT)

Kelvin (K) cinsinden ölçülen renk sıcaklığı, beyaz ışığın görünen sıcaklığını veya soğukluğunu tanımlar. Sıcak beyaz (2700K–3000K) yatak odaları ve restoranlara uygun, rahat ve dinlendirici bir atmosfer yaratır. Nötr beyaz (3500K–4000K) ofislerde ve perakende satışta yaygındır. Soğuk gün ışığı (5000K–6500K) uyanıklığı teşvik eder ve laboratuvarlar veya atölyeler gibi yoğun görev ortamlarında kullanılır. Belirli bir uygulama için yanlış renk sıcaklığı, alanların hoş karşılanmamasına neden olabilir veya üretkenliği azaltabilir.

Renksel Geriverim İndeksi (CRI)

CRI, bir ışık kaynağının referans ışık kaynağına kıyasla renkleri ne kadar doğru şekilde işlediğini 0 ile 100 arası bir ölçekte ölçer. 80'lik bir CRI, çoğu ticari uygulama için kabul edilebilir minimum değer olarak kabul edilir. CRI 90 perakende mağazaları, galeriler, tıbbi tesisler ve renk doğruluğunun kritik olduğu her yerde önerilir. Yüksek CRI LED'ler mevcuttur, ancak genellikle yüksek maliyetlidir ve bazen düşük CRI'lı benzerlerine göre biraz daha düşük verimliliktedir.

Aydınlatma Parçaları Komple Bir Sistemde Birlikte Nasıl Çalışır?

Tek tek bileşenleri anlamak değerlidir ancak bir aydınlatma kurulumunun gerçek performansı bu parçaların birlikte ne kadar iyi çalıştığına bağlıdır. Kötü tasarlanmış bir sürücüyle eşleştirilen yüksek kaliteli bir LED çipi düşük performans gösterecektir. İyi tanımlanmış bir reflektörün uygunsuz şekilde eşleştirilmiş bir mercekle eşleştirilmesi, istenmeyen eserler yaratabilir. Kontrol sistemi uyumsuzsa veya termal yönetim yetersizse, en iyi armatür bile kötü sonuçlar verir.

Örneğin bir perakende giyim mağazasını düşünün. Amaç giysilerin canlı ve çekici görünmesini sağlamaktır. İdeal sistem şunları içerebilir:

1. Kumaş renklerini sıcak, davetkar bir tonla doğru şekilde işlemek için 3000K'da yüksek CRI (CRI 95) LED kaynağı
2. Işığı duvarlara sıçramadan ürün vitrinlerine yoğunlaştırmak için 25–35° ışın açısına sahip bir reflektör
3. Gün boyunca ruh hali ayarlamalarına olanak tanıyan 0–10V karartma özelliğine sahip sabit akımlı bir LED sürücüsü
4. Ürün düzenlemeleri değiştikçe yeniden konumlandırmada esneklik sağlamak için tavan ızgarasına monte edilen raylı armatür
5. Doğal ışığın yeterli olduğu durumlarda enerji tüketimini azaltmak için vitrin pencerelerinin yakınında gün ışığı toplama sensörü

Her bileşen genel tasarım amacına hizmet edecek şekilde seçilmiştir. Bunlardan herhangi birini değiştirmek (örneğin maliyetten tasarruf etmek için bir CRI 80 kaynağı kullanmak), nihai sonucu müşteri deneyimini ve potansiyel satış performansını etkileyecek şekilde kötüleştirir.

Bu sistem düşüncesi, işlevsel bir aydınlatma kurulumunu mükemmel olandan ayıran şeydir. İster tek bir oda için ister binanın tamamı için seçim yapıyor olun, her bir aydınlatma parçasını alanın gereksinimlerine göre değerlendirmek ve bileşenler arasındaki uyumluluğu doğrulamak, iyi bir aydınlatma tasarımının temelidir.
